La solution E-Z̈O
E-Z̈O est une solution de désinfection par lumière intense pulsée déconstruite, modulaire et intégrable. Plusieurs blocs optiques sont répartis dans la salle pour traiter chaque zone et supprimer les phénomènes d'ombrage, là où un appareil mobile atteint ses limites.
Comprendre le nom
Le chiffre qui suit E-Z̈O indique le nombre de blocs optiques présents dans l'installation.
Chaque configuration est conçue pour une application précise : E-Z̈O n'est pas installé de manière identique d'un site à l'autre.
Le point de départ
Certaines configurations ne peuvent pas être traitées par un appareil mobile posé au centre de la pièce. E-Z̈O a précisément été développé pour répondre à ces problématiques.
Phénomène d'ombrage
1 blocAvec un seul bloc, une partie de la salle reste dans l'ombre. Multiplier et répartir les blocs optiques supprime les zones non exposées.
Configuration 1 / 4

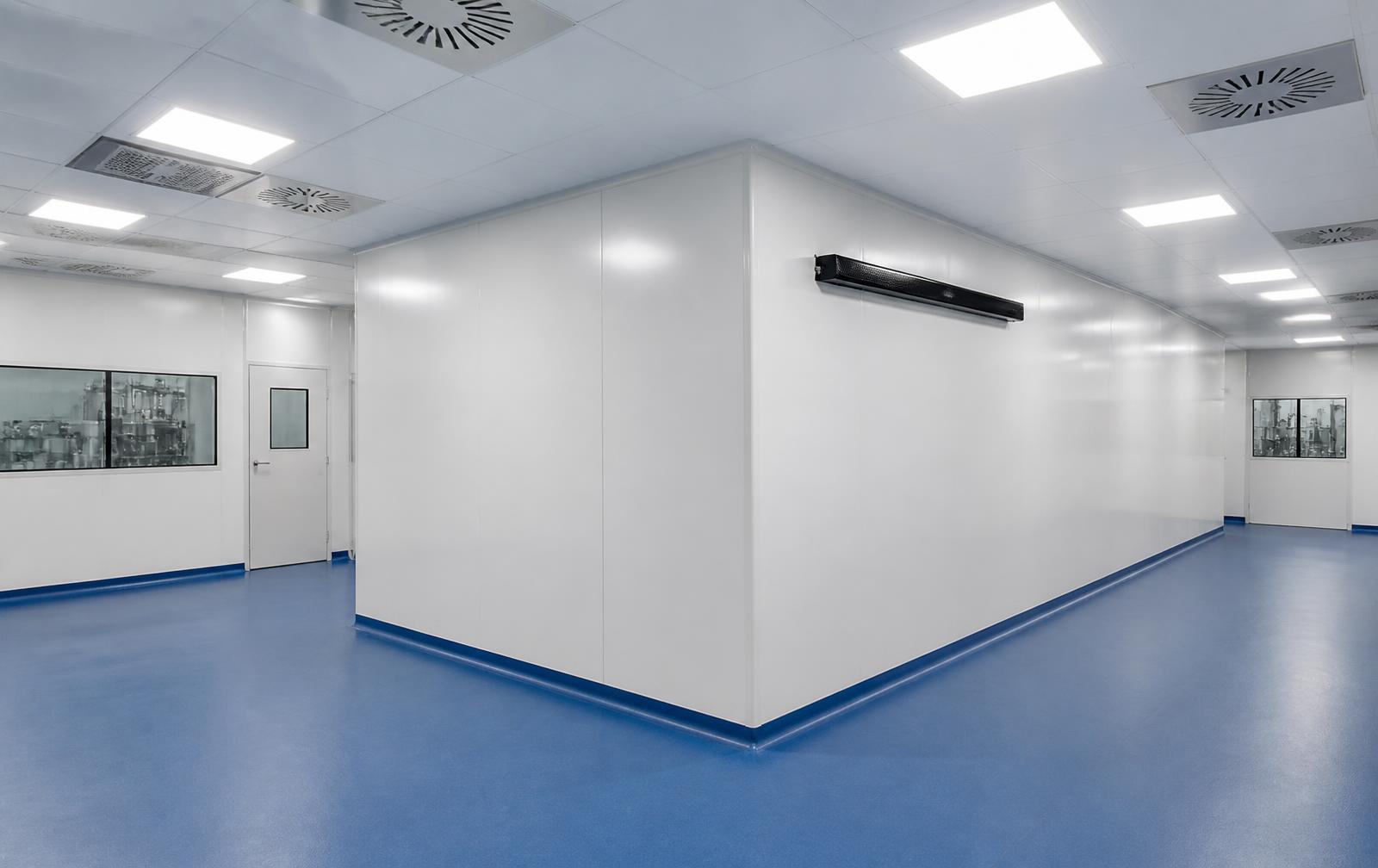

Géométrie brisée : les blocs optiques sont répartis sur les parois pour couvrir les deux branches.
Une géométrie brisée crée des angles morts qu'une source unique n'atteint jamais.

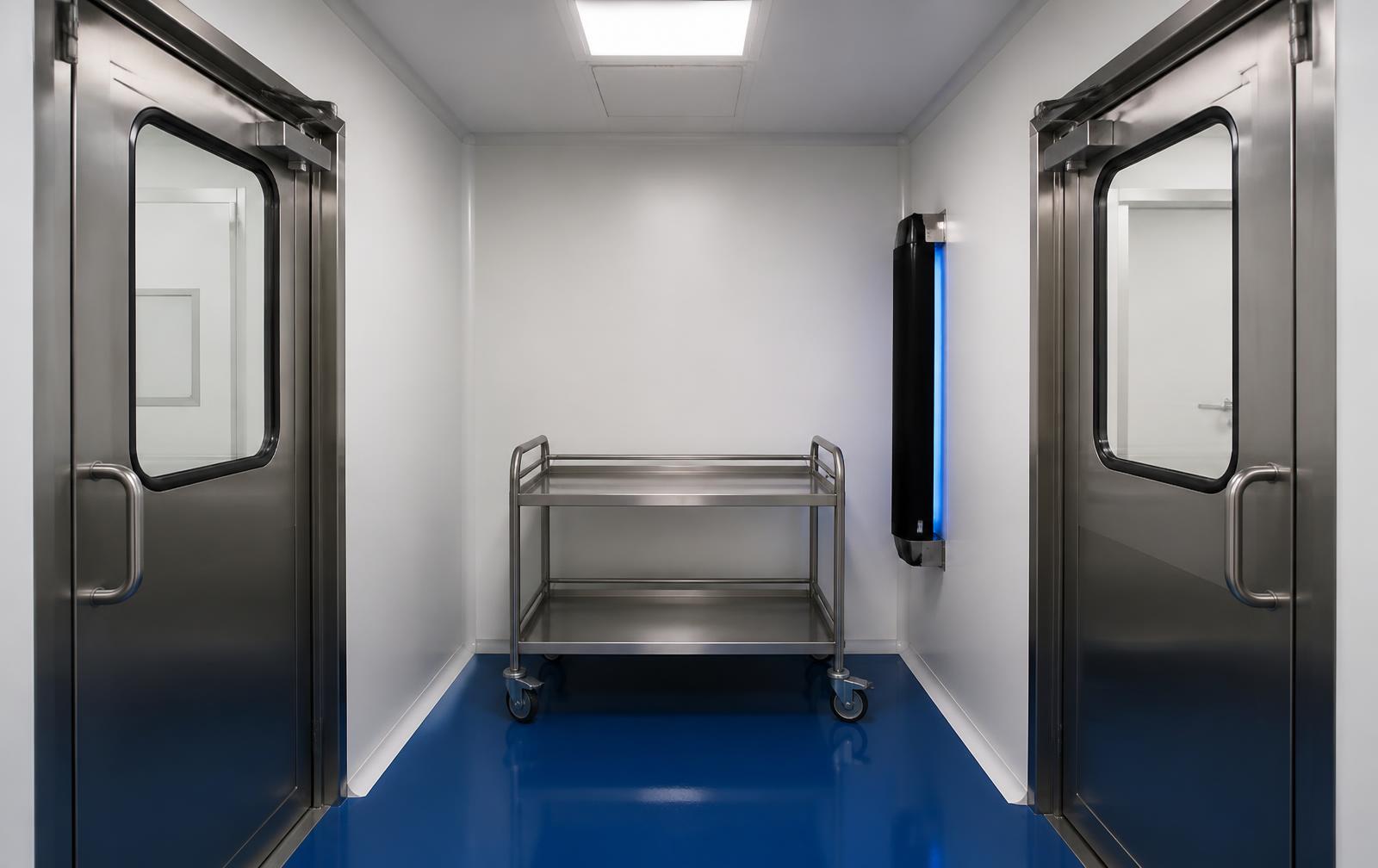

Sas de transfert de matériels ou d'accessoires de conditionnement, à traiter en flux.

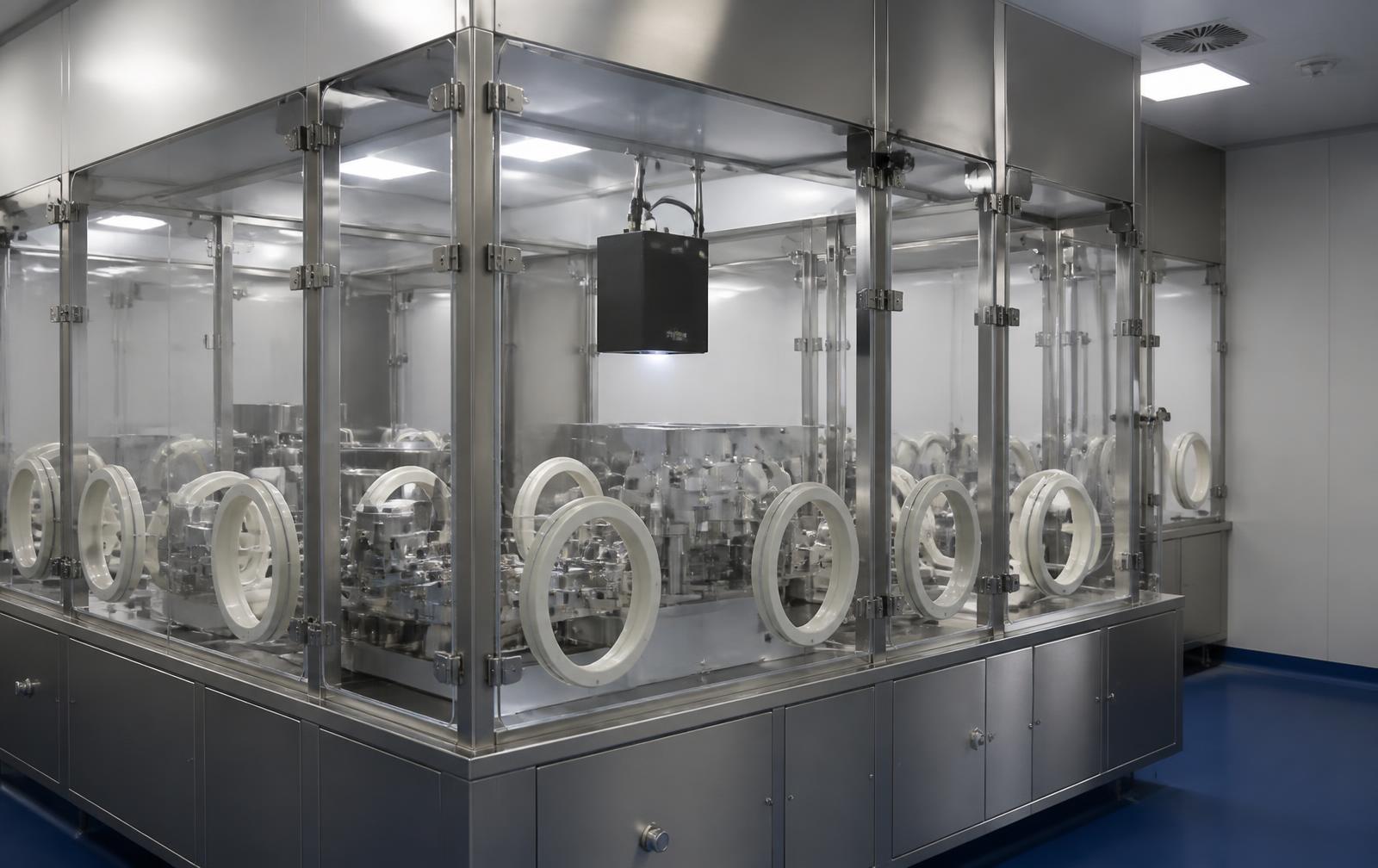

Restricted Access Barrier System : enceinte fermée, accès restreint, volume contraint.
Même logique : la source lumineuse doit être installée à l'intérieur de la barrière.
La réponse
Conséquence directe : la solution doit être conçue et adaptée à chaque application, ce qui implique une phase d'étude et, le cas échéant, de R&D.

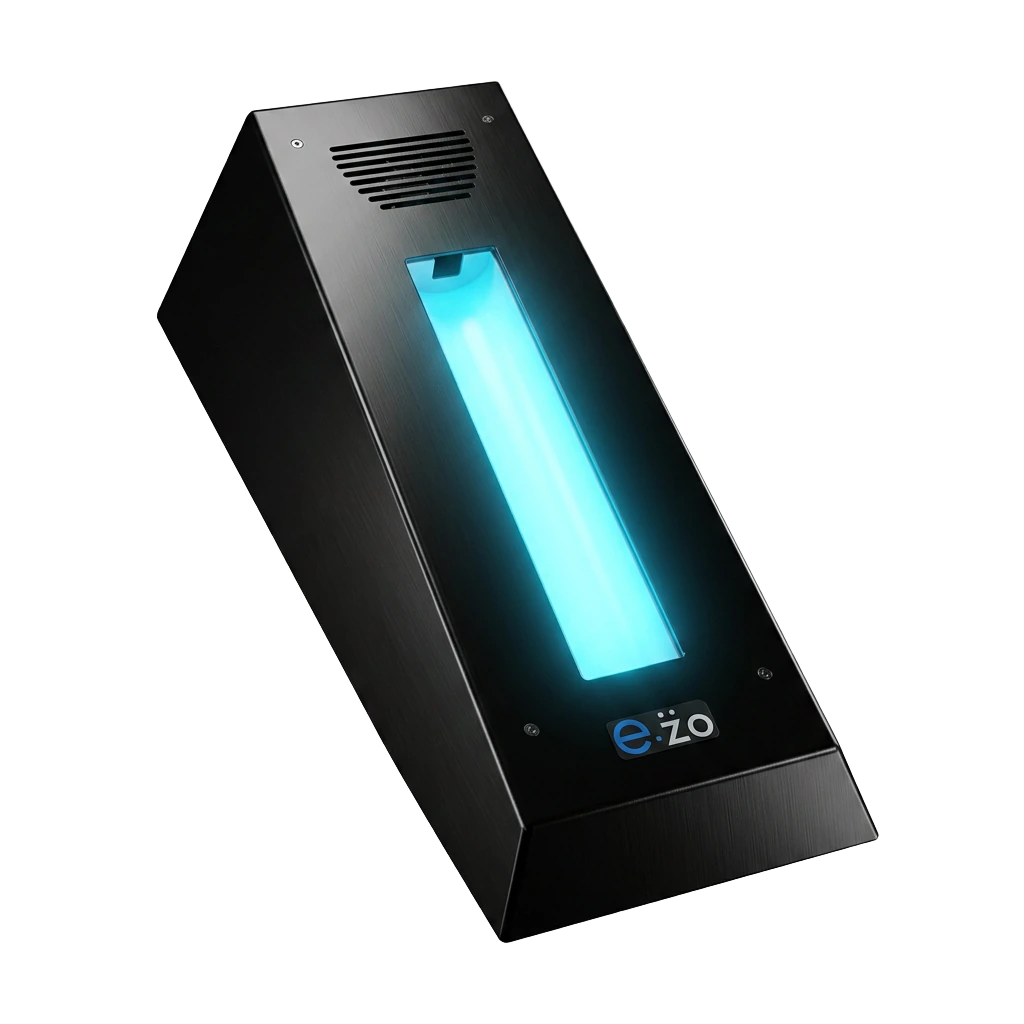

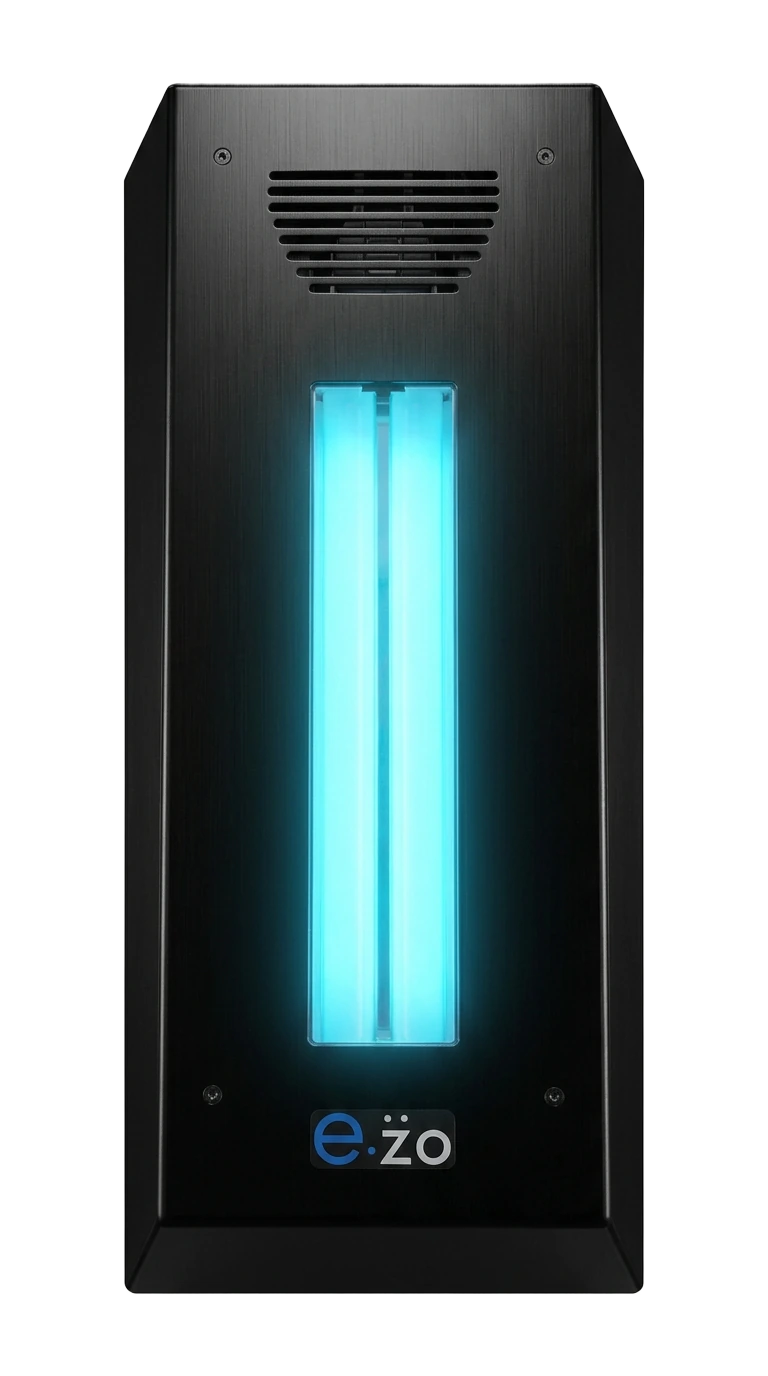

La machine est séparée en organes : blocs optiques, unité de puissance, interface de pilotage. Chacun est installé là où il est utile.
De 1 à 4 blocs optiques et plus : la quantité et l'orientation sont dictées par la charge et la géométrie à traiter.
Les blocs s'encastrent dans les parois de la salle blanche, du SAS, du RABS ou de l'isolateur. Aucun encombrement au sol.
Le cycle de désinfection
De la validation des conditions de sécurité à l'autorisation de sortie de la charge, le cycle se déroule sans intervention manuelle : chaque étape est contrôlée, enregistrée et traçable.
Avant toute impulsion, le système vérifie la fermeture des accès, l'absence de personnel en zone et l'état des sécurités. Aucun cycle ne démarre si une condition n'est pas remplie.
L'opérateur sélectionne la recette et lance le cycle depuis l'IHM. Le programme, l'utilisateur et l'horodatage sont enregistrés dans l'audit trail.
Les blocs optiques délivrent les flashs de lumière intense pulsée selon les paramètres qualifiés : énergie, nombre d'impulsions et séquence de traitement.
Le système contrôle la conformité des paramètres réalisés, clôture le cycle et autorise la sortie de la charge. Le rapport est disponible immédiatement.
Intégrer un système IPL sur mesure signifie adapter une solution existante aux contraintes réelles du site (architecture, flux, exigences électriques et sécuritaires) tout en garantissant un abattement logarithmique de 3 à 6 log.
Cahier des charges
Tour de table avec les services HSE, assurance qualité et travaux neufs du client, ainsi que le bureau d'étude Biopulz. Toutes les exigences collectées sont intégrées au cahier des charges.
Suivi
Points réguliers avec l'ensemble des parties prenantes : avancement du développement, contraintes du site et échanges sur l'intégration pratique de E-Z̈O dans les locaux existants.
Documentation
Les protocoles de qualification d'installation et de qualification opérationnelle sont rédigés, partagés et validés avec le client avant toute intervention sur site.
Installation

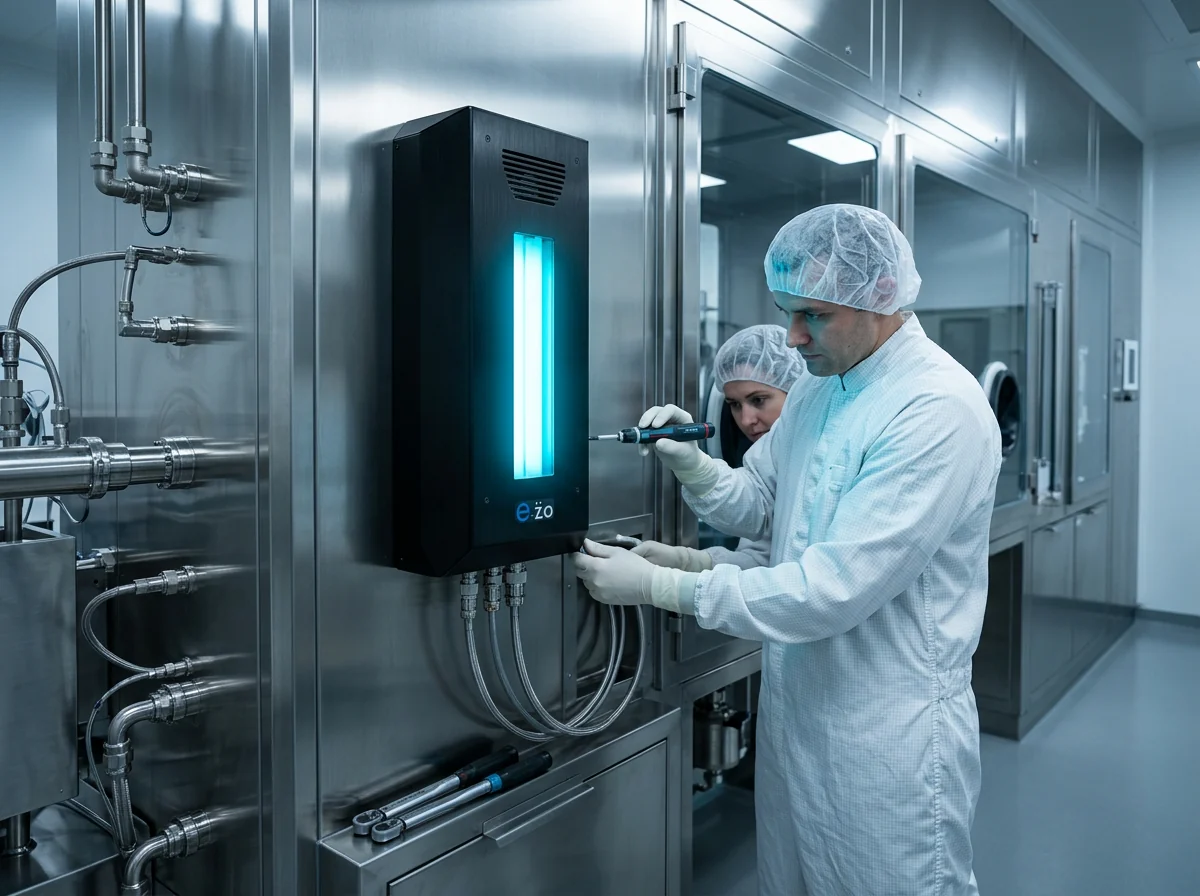

Mise en place des blocs optiques dans les parois, de l'unité de puissance en local technique et du pupitre de commande en zone propre, sans reprise du gros œuvre.
QI / QO

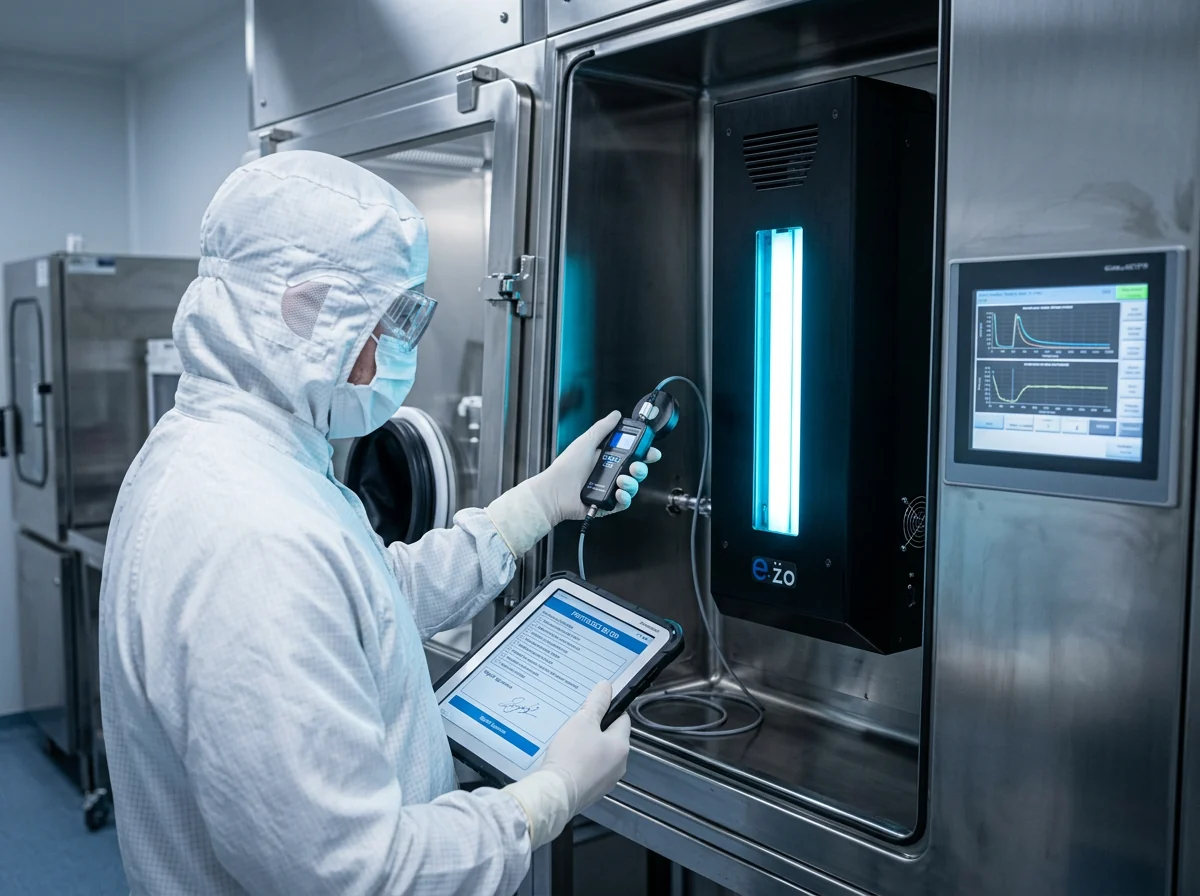

QI : vérification de l'installation, conformité des équipements et documentation. QO : tests fonctionnels, contrôle des paramètres opérationnels et vérification des résultats.
QP
La QP confirme l'abattement logarithmique de 3 à 6 log sur la souche modèle Geobacillus stearothermophilus, dans les conditions réelles d'exploitation du site.
Cas concret

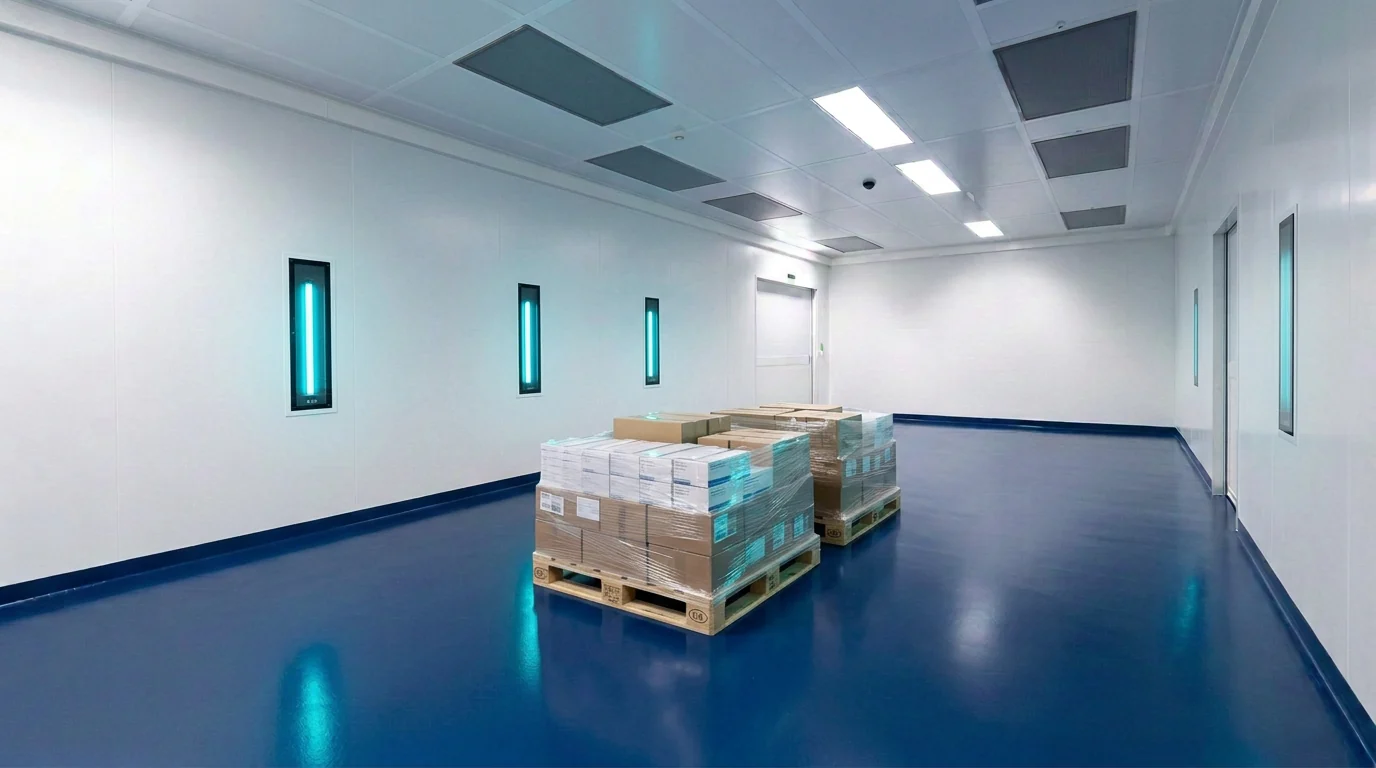

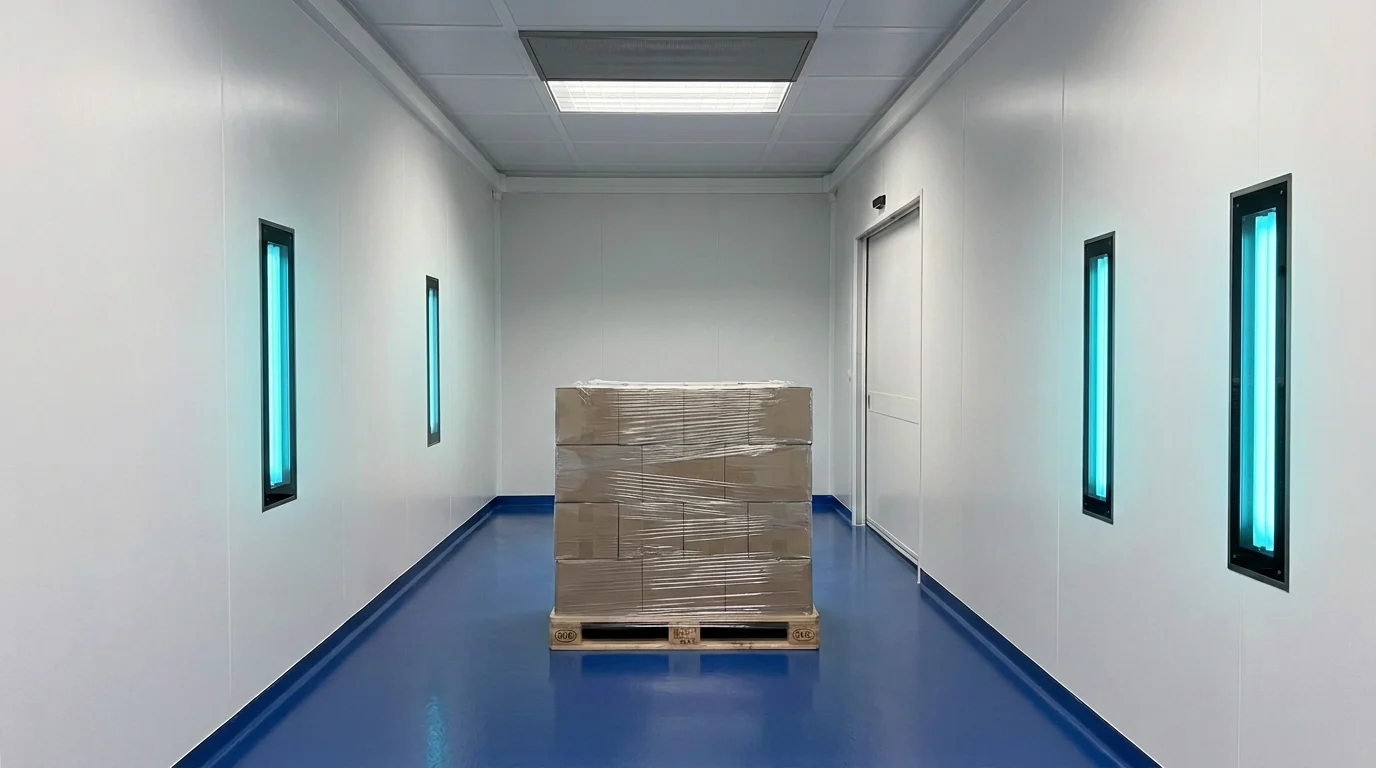

À l'issue des six étapes, voici à quoi ressemble une installation livrée : une salle blanche pharmaceutique de 5 × 5 × 3 m, quatre blocs optiques intégrés aux parois, l'unité de puissance en local technique et le pupitre de commande à l'extérieur de la zone traitée.
Touchez les repères 1 à 4 pour les détails
Exemple de réalisation
4
SAS traités
3 × 1,25 m
Dimensions par SAS
4–5
Blocs optiques (E-Z̈O 4 & 5)
1
Pupitre de commande

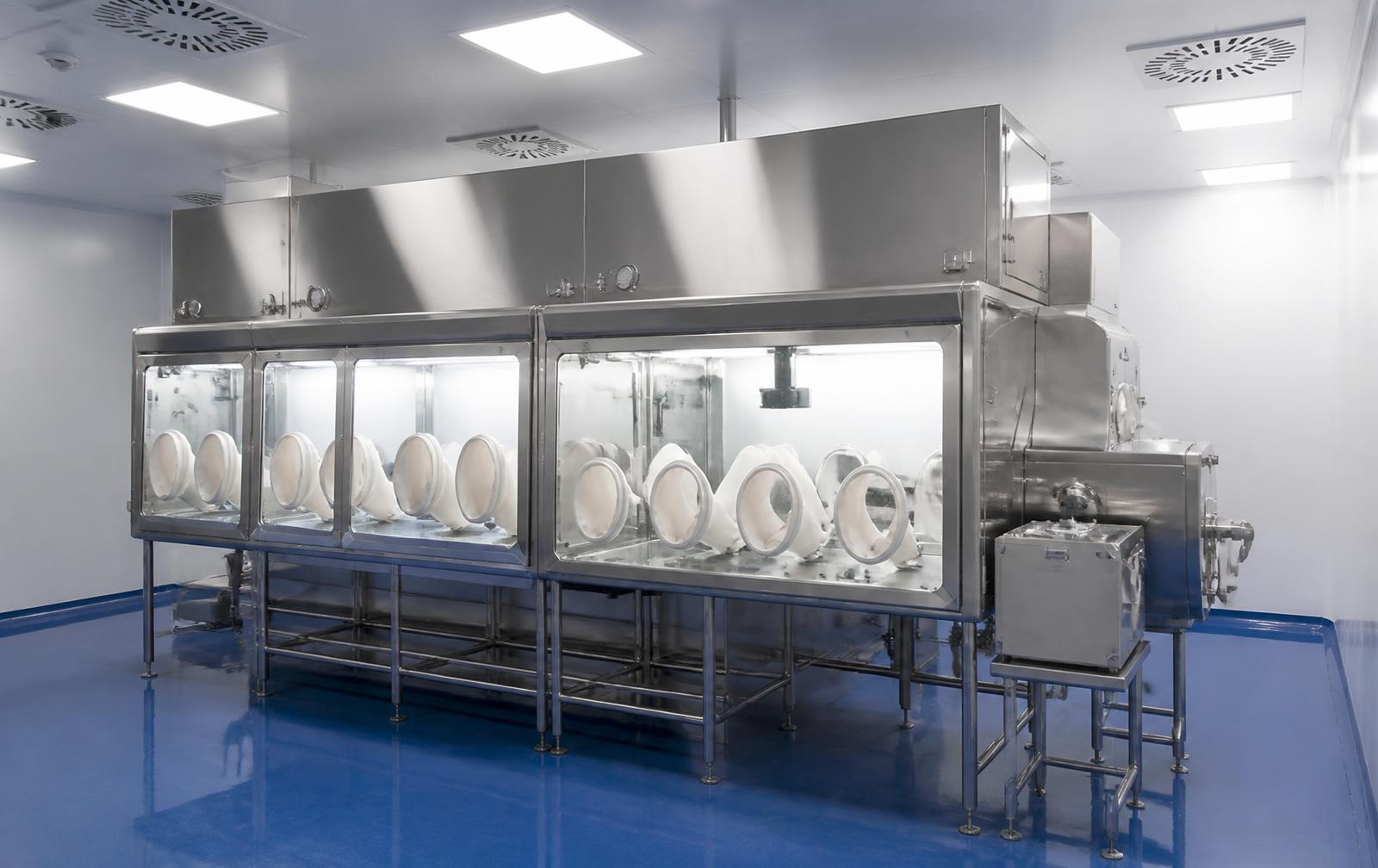

Le chiffre qui suit E-Z̈O correspond au nombre de blocs optiques nécessaires pour désinfecter les charges rencontrées. D'autres configurations et d'autres formes sont possibles : salle blanche complète, sas de transfert, RABS ou isolateur.
Le bon choix
Le choix dépend principalement de ce que l'on souhaite désinfecter et de la configuration de l'environnement à traiter. Les deux solutions reposent sur la même technologie de lumière intense pulsée.

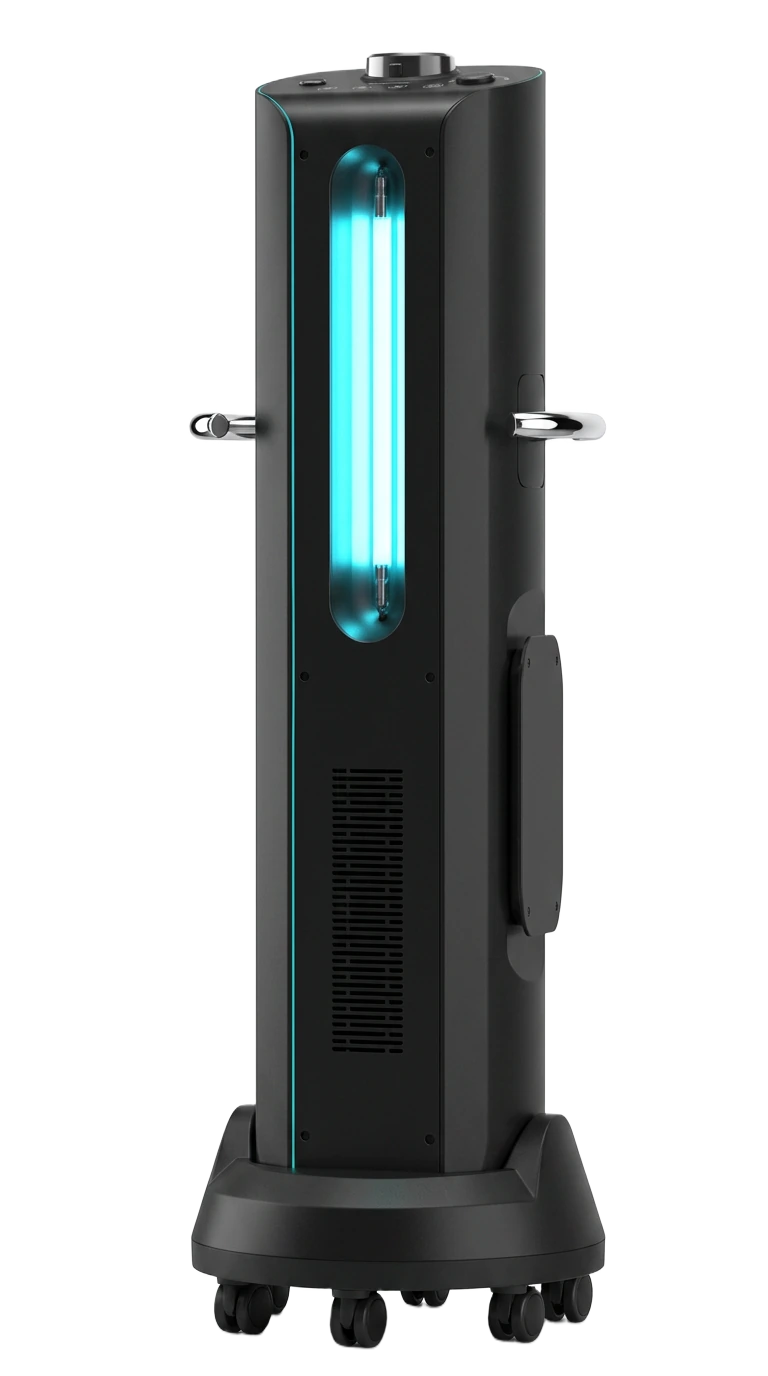

Automate mobile
Solution intégrée
Guide de choix en 3 questions
Que souhaitez-vous désinfecter ?
Quelle est la géométrie de la zone ?
Comment le traitement doit-il s'inscrire dans vos flux ?
Répondez aux trois questions pour obtenir une recommandation (0/3).
